Fångar magnetiska järnoxidpartiklar
Magnetit och andra magnetiska partiklar som faktiskt passerar filtret kan samlas på eller nära magneten.
Guide till magnetfilter
Magnetfilter skyddar det som cirkulerar – inte det som redan sitter fast
Ett magnetfilter är en del av systemskyddet i ett vattenburet värmesystem. Det fångar magnetiska partiklar som passerar filtret och kan, beroende på konstruktion, även hantera andra partiklar. Men filter, systemrengöring och felsökning är tre olika saker.
Grunden
“Magnetfilter” beskriver en funktion – inte en enda typ av produkt
Den gemensamma principen är magnetisk avskiljning. Konstruktionen runt magneten kan däremot skilja mycket mellan olika filter.
Vissa filter har även sil eller annan mekanisk avskiljning
Det kan ge möjlighet att fånga partiklar som inte reagerar på magneten. Maskstorlek och konstruktion varierar mellan produkter.
Designen avgör hur lätt filtret är att underhålla
Backspolning, avtappning, magnetåtkomst, bypass och serviceutrymme påverkar hur praktiskt filtret blir över tid.
Vad filtret kan göra
Skydda systemet mot föroreningar som når filtret
- fånga magnetiska partiklar som cirkulerar genom filtret;
- ge en tydlig servicepunkt där smuts kan observeras och avlägsnas;
- minska mängden cirkulerande föroreningar som annars kan nå pumpar, ventiler och värmeväxlare;
- fungera som en del av uppföljningen efter installation eller rengöring.
Vad filtret inte kan göra
Ett filter rengör inte automatiskt resten av systemet
- det lossar inte avlagringar som sitter kvar i radiatorer, slingor eller rör;
- det säger inte ensam varför magnetit eller slam återkommer;
- det ersätter inte injustering, avluftning, ventilkontroll eller annan hydraulisk felsökning;
- det gör inte svart vatten till en färdig diagnos.
Konstruktionen spelar roll
Två filter kan båda kallas magnetfilter – men fungera ganska olika
Genomskärningen gör skillnaden tydligare. Magneten är bara en del av helheten; sil, flödesväg, avskiljningsvolym och servicefunktion påverkar vad filtret faktiskt kan göra.

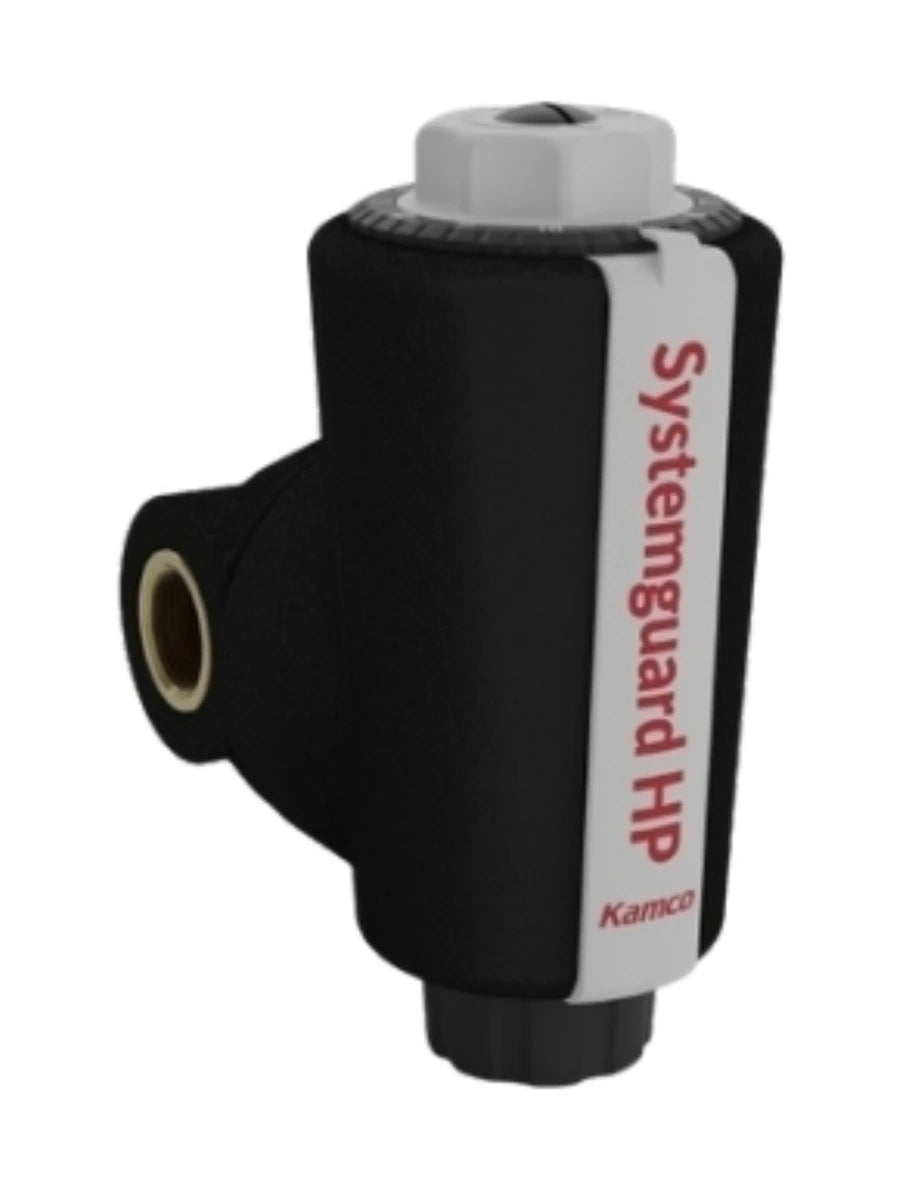

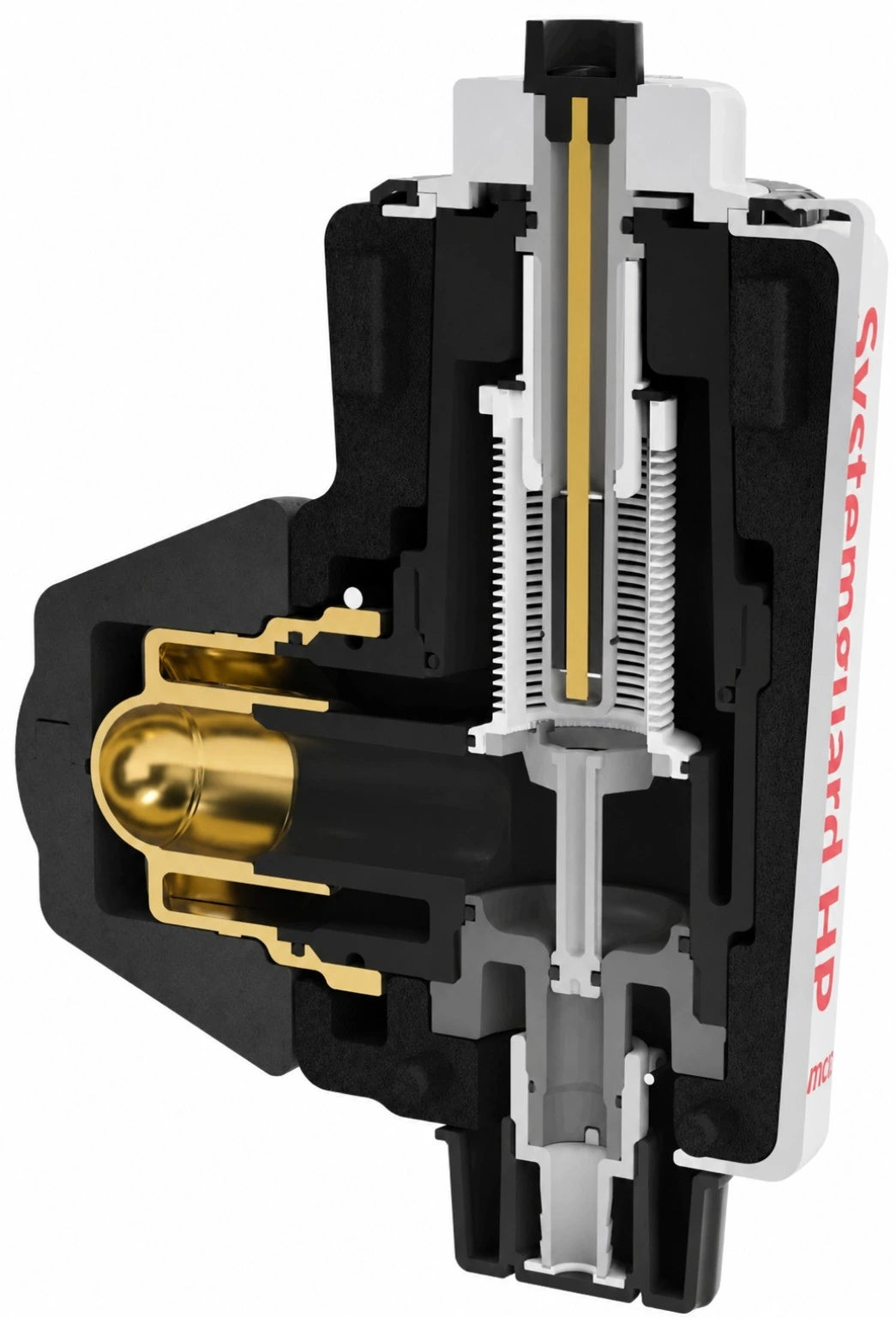

Exempel · kompakt filter
Magnet + mekanisk sil + backspolning
Här syns hur magnetisk avskiljning kombineras med en mekanisk sil och en definierad väg för service. Det är en annan funktion än ett filter som enbart bygger på en magnetstav.

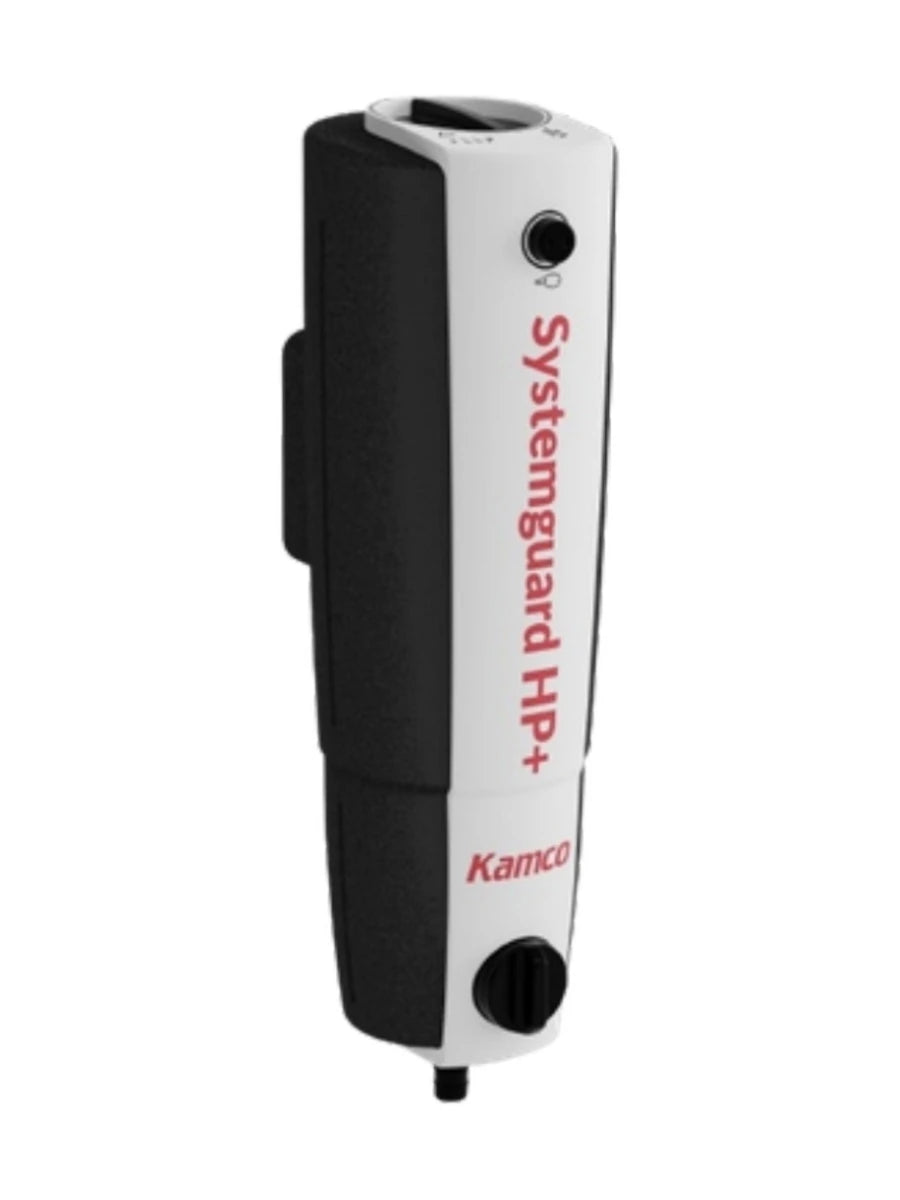

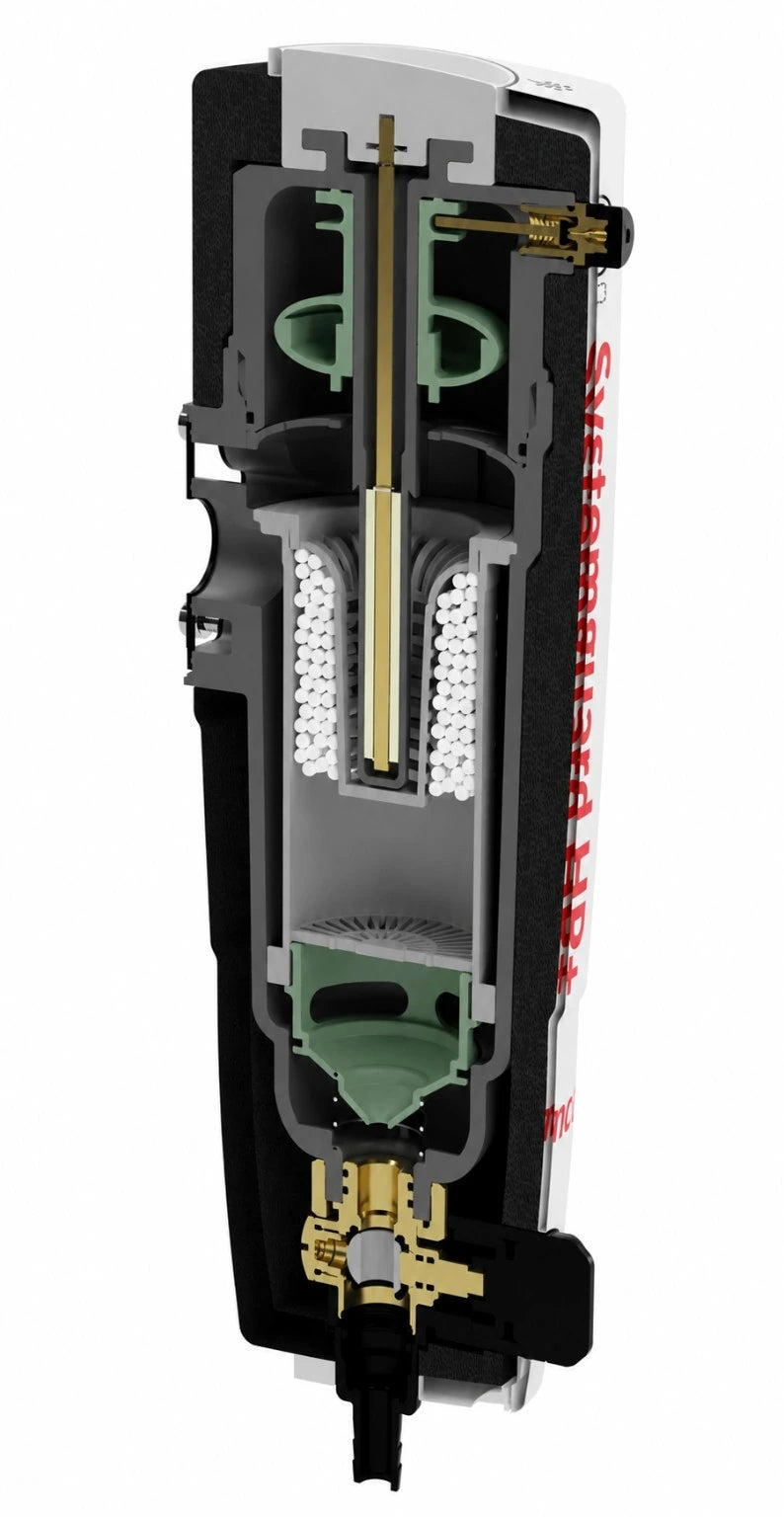

Exempel · större systemskydd
Fler avskiljningsfunktioner och större servicefokus
I större filter kan magnetisk avskiljning kombineras med ytterligare mekanisk eller elektrostatisk partikelhantering, avluftning och slamhantering. Behovet ska fortfarande styras av systemet.
Placering
Filtret placeras där det kan skydda – och där det faktiskt går att serva
I många värmesystem placeras magnetfiltret på returledningen före värmekällan. Den exakta placeringen ska dock följa produktens instruktioner och systemets hydrauliska upplägg.
Praktiskt viktigare än ett snyggt schema: filtret behöver rätt flödesriktning, tillräckligt serviceutrymme och en placering där magnet, avtappning/backspolning och eventuell bypass kan användas utan onödigt ingrepp i systemet.
Produktval
Rördimensionen är inte hela dimensioneringen
Ett filter behöver passa både hydrauliskt och praktiskt. Fyra frågor bör vara besvarade innan produktvalet låses.
Vilket designflöde ska passera filtret?
Jämför systemets verkliga eller dimensionerade flöde med filterdata – inte bara med anslutningsstorleken.
Vad innebär filtret för pumpens arbetsvillkor?
KVS, tryckfall och hydraulik behöver bedömas så att systemskyddet inte skapar ett nytt flödesproblem.
Vilka partiklar behöver hanteras?
Magnetisk avskiljning är basen. Mekanisk filtrering och annan partikelhantering kan vara relevant beroende på systemet.
Hur ska filtret underhållas i verkligheten?
Åtkomst, avtappning, backspolning, bypass, reservdelar och serviceintervall är en del av produktvalet.
Filterfynd som evidens
Det som samlas i filtret är information – men behöver tolkas över tid
Ett smutsigt filter visar att föroreningar har passerat filtret. Det säger inte automatiskt varifrån de kommer eller hur resten av systemet ser ut.
Skapa en baslinje
Dokumentera vad som finns i filtret och hur länge det har varit i drift.
Förvänta viss resttransport
Partiklar kan fortsätta mobiliseras efter arbete på systemet. Följ mängden över flera servicepunkter.
Undersök orsaken
Om filtret fortsätter fyllas snabbt bör systemets korrosionsmiljö, påfyllningar, läckage och vattenkvalitet bedömas.
Justera serviceintervallet
När belastningen minskar kan servicefrekvensen anpassas till det faktiska systemet och produktens instruktioner.
Filter, rengöring eller felsökning?
Symptomet avgör inte metoden – evidensen gör det
| Utgångsläge | Vad magnetfiltret bidrar med | Vad som fortfarande behöver bedömas |
|---|---|---|
| Nytt eller dokumenterat rent system | Löpande systemskydd och tydlig servicepunkt. | Rätt dimensionering, placering och serviceintervall. |
| Värmepumpsbyte mot äldre distributionssystem | Skyddar den nya installationen mot cirkulerande föroreningar. | Om det gamla systemet behöver rengöras före eller i samband med bytet. |
| Svart vatten eller mycket magnetit i filtret | Fångar fortsatt cirkulerande magnetiska partiklar. | Vattenkvalitet, smutsmängd, korrosionsmiljö och eventuell systemrengöring. |
| Kalla radiatorer / ojämnt flöde | Kan ge information om partikelbelastning. | Luft, ventiler, pump, injustering, lokala blockeringar och hydraulik. |
| Filter fylls snabbt igen efter service | Ger tydlig evidens om fortsatt partikeltransport. | Varför partiklarna fortsätter bildas eller mobiliseras. |
Serviceintervall
“Hur ofta ska magnetfiltret rengöras?” har inget universellt svar
Belastningen kan vara hög direkt efter installation, systemarbete eller rengöring och sedan avta. Börja därför med tätare kontroll när systemets smutsbild är okänd, dokumentera fynden och anpassa intervallet efter faktisk belastning och tillverkarens instruktioner.
Vanliga frågor
Vanliga frågor om magnetfilter
Är magnetfilter samma sak som smutsfilter?
Inte nödvändigtvis. Magnetfilter beskriver magnetisk avskiljning. Vissa produkter kombinerar magneten med sil, slamavskiljning eller andra filtreringsprinciper.
Fångar ett magnetfilter allt svart slam?
Nej. Magnetiska partiklar kan fångas, men svart eller mörkt slam kan också innehålla icke-magnetiska föroreningar. Konstruktionen på det aktuella filtret avgör vad mer som kan avskiljas.
Kan man montera ett magnetfilter istället för att spola systemet?
Inte som generell regel. Filtret fångar det som passerar det. Avlagringar som redan sitter i radiatorer, slingor eller rör kan behöva separat rengöring om de påverkar systemets funktion.
Ska magnetfiltret alltid sitta på returledningen?
Retur före värmekällan är en vanlig princip, men exakt placering ska följa filtret och värmesystemets tekniska instruktioner och hydrauliska upplägg.
Hur väljer man rätt storlek på magnetfilter?
Utgå från designflöde, tryckfall/KVS, anslutning, tillgängligt utrymme, serviceåtkomst och vilken typ av partikelhantering som behövs – inte enbart från rördimensionen.
Källor & spårbarhet
Tekniska källor om magnetfilter och systemskydd
Svensk standard och svensk tillverkardokumentation används som teknisk grund. VVS-Forum kompletterar med installatörernas fältperspektiv på återkommande magnetitbelastning.
SS-EN 14868:2005 – Bedömning av korrosionsrisk i slutna vattencirkulationssystem
Faktorer som påverkar korrosionsrisk för metalliska komponenter såsom rör, kärl, värmeväxlare och pumpar i slutna värme- och kylsystem.
Avgränsning
Standardens fulla innehåll är betalväggat. Den behandlar korrosionsrisk, inte en generell rekommendation om en viss rengöringsmetod.
Smutsfilter – NIBE ordlista
Smutsfiltrets roll i att skydda värmeväxlarens små kanaler från partiklar.
Avgränsning
Förklarar filterfunktion; stödjer inte att filter ersätter rengöring av etablerade avlagringar.
Rengör filtret i Ecodan/Geodan
Smuts i filter kan påverka flöde och drift; återkommande filterrengöring är relevant för Ecodan/Geodan.
Avgränsning
Produktspecifik servicevägledning; säger inte att varje system ska kraftspolas.
Magnetitfilter ingen magisk tablett
Fältperspektiv från svenska VVS-montörer om återkommande magnetitproblem, filterfynd och skillnaden mellan förebyggande filtrering och underliggande systemproblem.
Avgränsning
Erfarenhetsbaserad journalistik; kan inte ensam fastställa generell metod eller frekvens.
Källpolicy: svenska myndigheter, standarder och forskningskällor prioriteras. Tillverkarkällor märks som sådana och används för produkt- eller installationsspecifika uppgifter. Branschartiklar används för expert- och fältperspektiv, inte som normkrav.
