Högre flödeshastighet
När färre delar av systemet är öppna kan pumpens kapacitet koncentreras till den aktiva sektionen.
Teknisk guide för större system
Kraftspolning av större värmesystem – sektion för sektion
I större fastigheter, flerbostadshus och mer omfattande radiatorsystem räcker det sällan att behandla hela systemet som en enda öppen krets. För att få tillräcklig flödeshastighet, bättre kontroll och ett jämnare resultat arbetar man ofta sektion för sektion med hjälp av stamavstängningsventiler.
Den här sidan förklarar principen bakom sektionerad kraftspolning, hur stamventiler används för att styra flödet och varför metoden är särskilt viktig i större värmesystem. Ventilerna skapar avgränsningen; därefter väljs den anslutningspunkt som passar projektet bäst.
I högre byggnader eller system med långa stammar kan arbetet behöva delas upp i mindre spolpaket. Då behandlas inte hela stammen som en öppen krets, utan ett begränsat antal våningar eller radiatorgrupper åt gången.
Flödesprincip

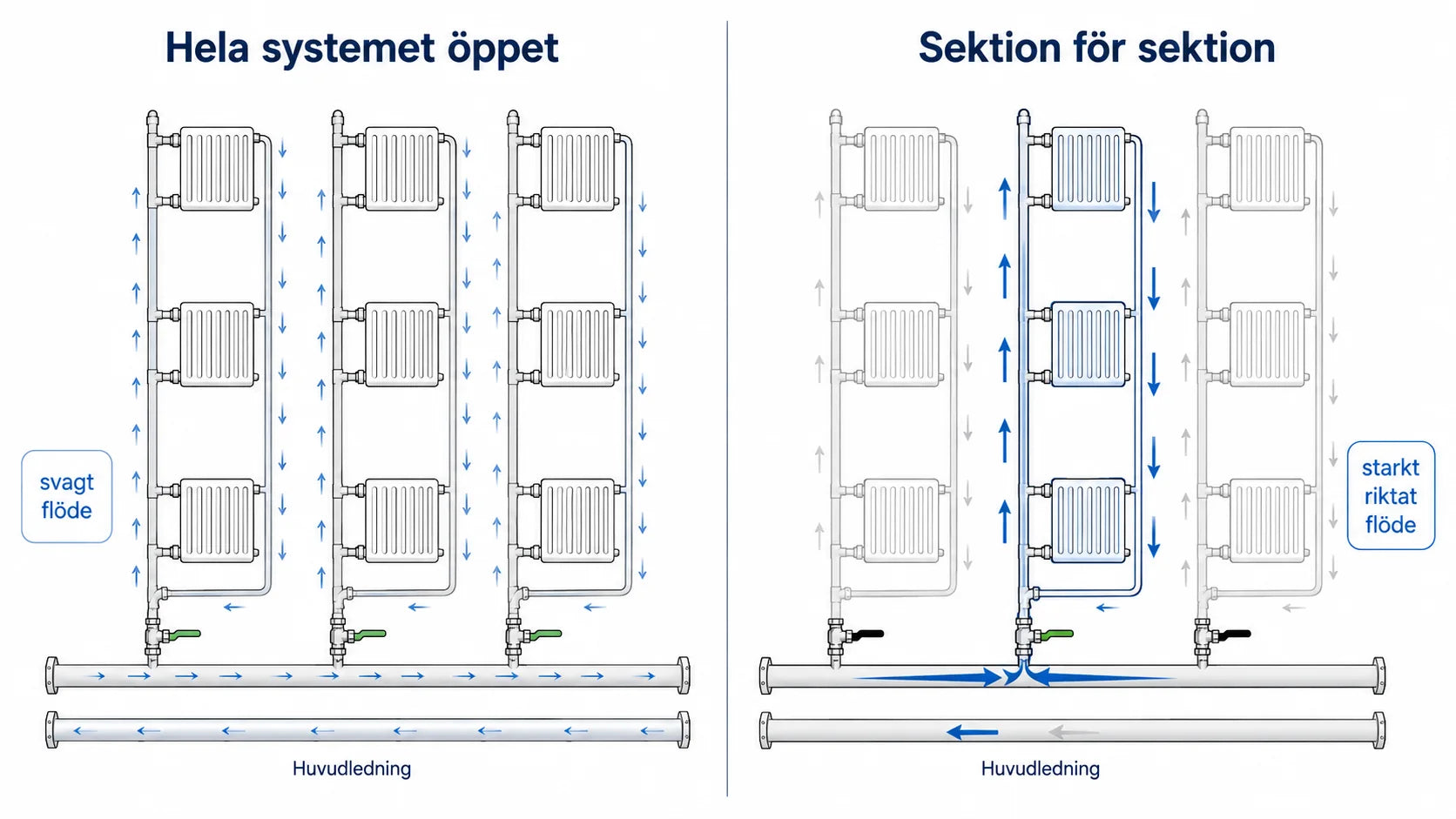

Varför ska större system spolas sektion för sektion?
När hela systemet lämnas öppet samtidigt kan flödet fördelas över för många radiatorer, stammar och kopplingsledningar. Då finns risk att delar av systemet får för låg hastighet för att smuts, slam och magnetit ska transporteras bort effektivt.
Metoden handlar om att koncentrera pumpens arbete
Genom att isolera en sektion i taget koncentreras flödet till den del av systemet som ska behandlas. Det ger bättre spolhastighet, tydligare kontroll och minskar risken att delar av systemet blir dåligt genomspolade.
För större system är detta ofta skillnaden mellan att bara cirkulera vatten genom de enklaste vägarna och att faktiskt bearbeta varje stam eller sektion systematiskt.
Effekt
Fördelar med sektionerad kraftspolning
Bättre kontroll
Installatören kan följa hur varje stam eller sektion reagerar och anpassa arbetsgången därefter.
Effektivare rengöring
Slam, magnetit och lösa föroreningar transporteras lättare bort när flödet inte sprids över hela systemet.
Tydligare dokumentation
Det blir enklare att dokumentera vilka sektioner som behandlats och vilka delar som eventuellt kräver extra åtgärd.

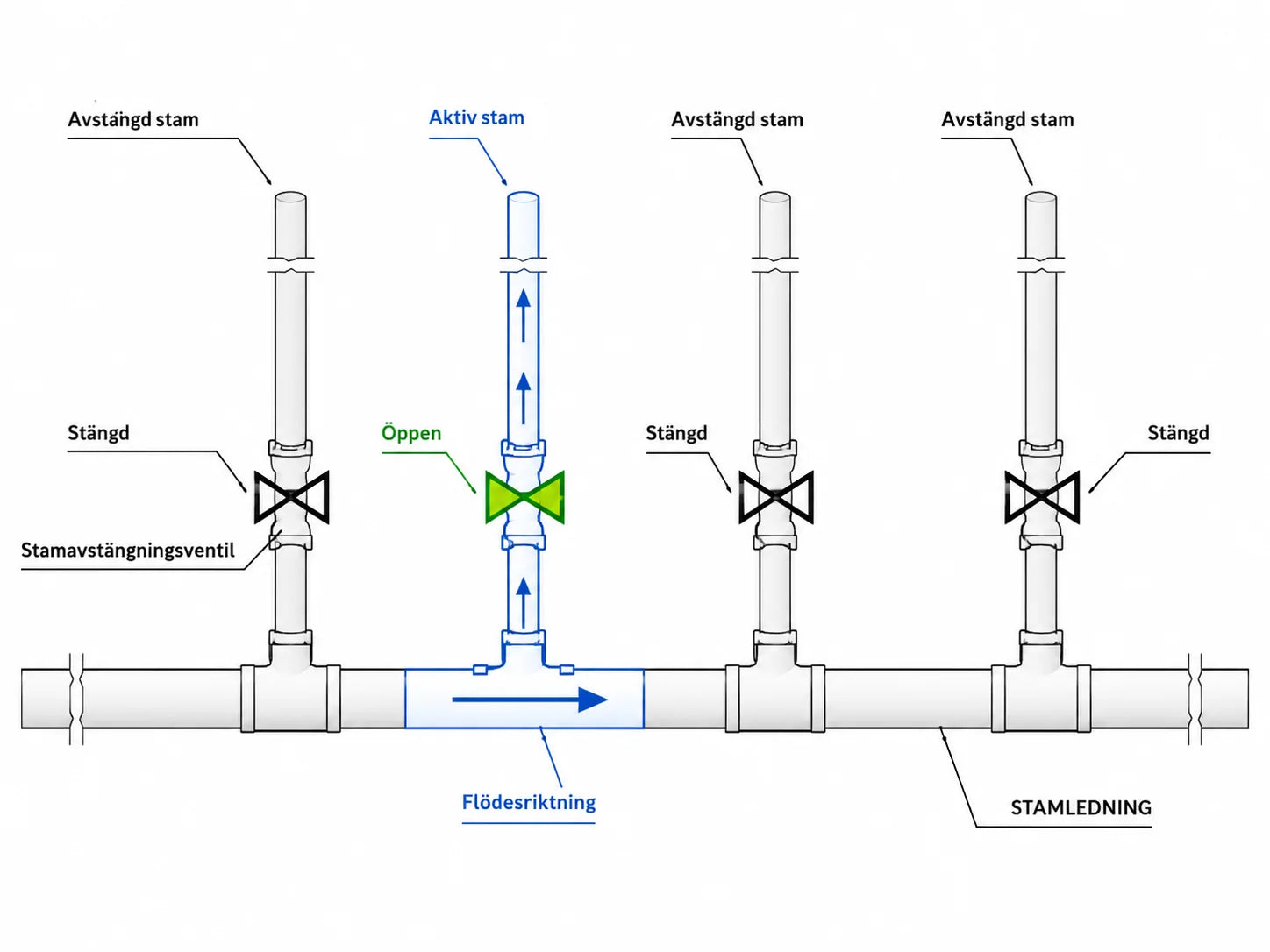

Ventillogik
Så används stamavstängningsventilerna
Med hjälp av stamavstängningsventiler kan en större anläggning delas upp i mindre delar. De sektioner som inte ska behandlas just nu stängs, medan den aktuella sektionen hålls öppen.
Separera våningsgrupperna innan spolning
Ventilerna är grunden i metoden. De används för att dela systemet i hanterbara sektioner eller spolpaket så att pumpens flöde inte smiter vidare till fel våningar.
När den aktiva sektionen är färdigspolad stängs eller återställs den, nästa sektion öppnas och processen upprepas tills hela systemet har behandlats.
GrundprincipÖppna ventilerna till den sektion som ska spolas. Stäng eller isolera övriga delar. Spola klart den aktiva delen innan nästa paket öppnas.
Arbetsgång

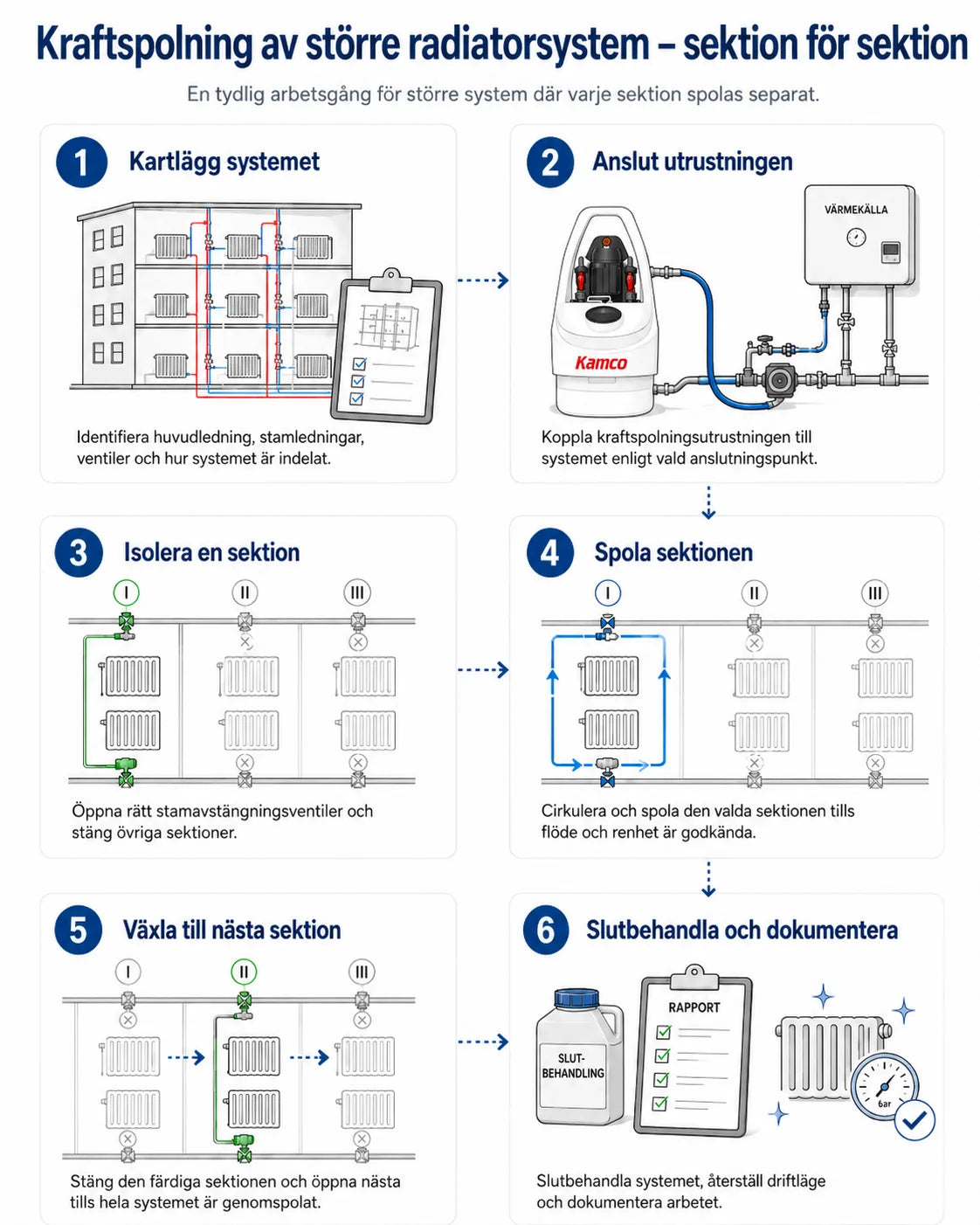

Arbetsgång för större radiatorsystem
Exakt arbetsmetod beror på anläggningens uppbyggnad, men principen är densamma: kartlägg systemet, skapa avgränsningen med ventiler, välj anslutningspunkt, anslut utrustningen, spola den aktiva delen och växla sedan vidare till nästa sektion.
Kartlägg systemet
Identifiera huvudledning, stamledningar, kopplingsledningar, radiatorgrupper, avstängningspunkter och lämpliga anslutningspunkter för kraftspolningsutrustningen.
Skapa avgränsning med ventiler
Stäng eller isolera de delar som inte ska behandlas. Ventilerna mellan sektioner, våningsgrupper eller spolpaket är det som gör att pumpens flöde koncentreras till rätt del.
Välj anslutningspunkt
När den aktiva delen är avgränsad väljs anslutningspunkt. Förstahandsvalet är ofta spolanslutning på stamledning, men radiator eller kopplingsledning kan användas om det är rimligare i projektet och ger tillräckligt flöde.
Spola sektionen
Cirkulera och spola den aktiva sektionen enligt vald metod. Målet är att lossa och transportera bort föroreningar från stamledning, kopplingsledningar och radiatorer.
Växla till nästa sektion
När en sektion är färdigbehandlad återställs eller stängs den, och nästa sektion öppnas. Upprepa processen tills hela systemet har spolats.
Slutbehandla och dokumentera
När samtliga sektioner är klara kontrolleras systemet, driftläget återställs och arbetet dokumenteras. Vid behov tillsätts lämplig slutbehandling eller inhibitor.
Exempel
Exempel: växla sektion under arbetet

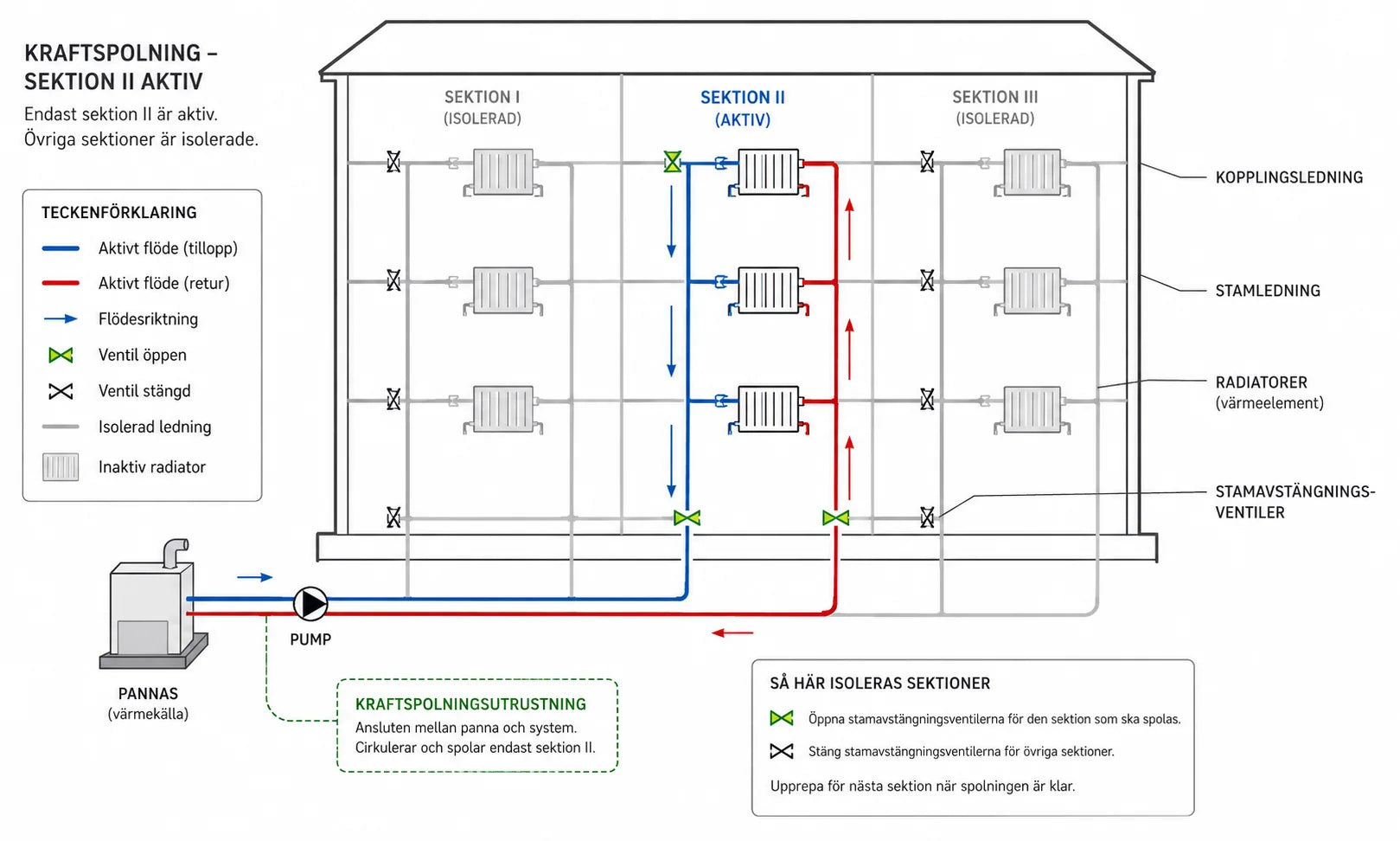

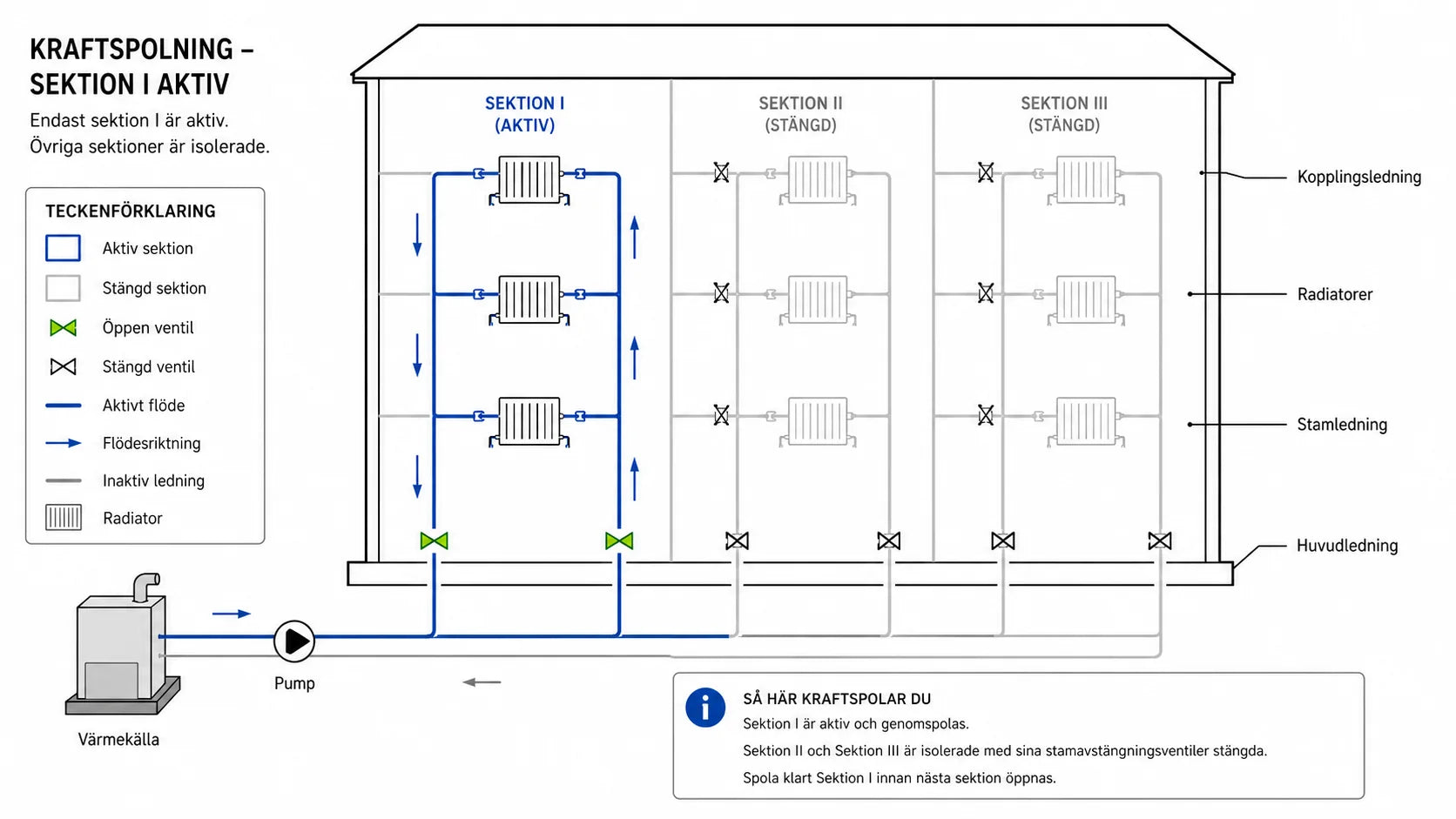

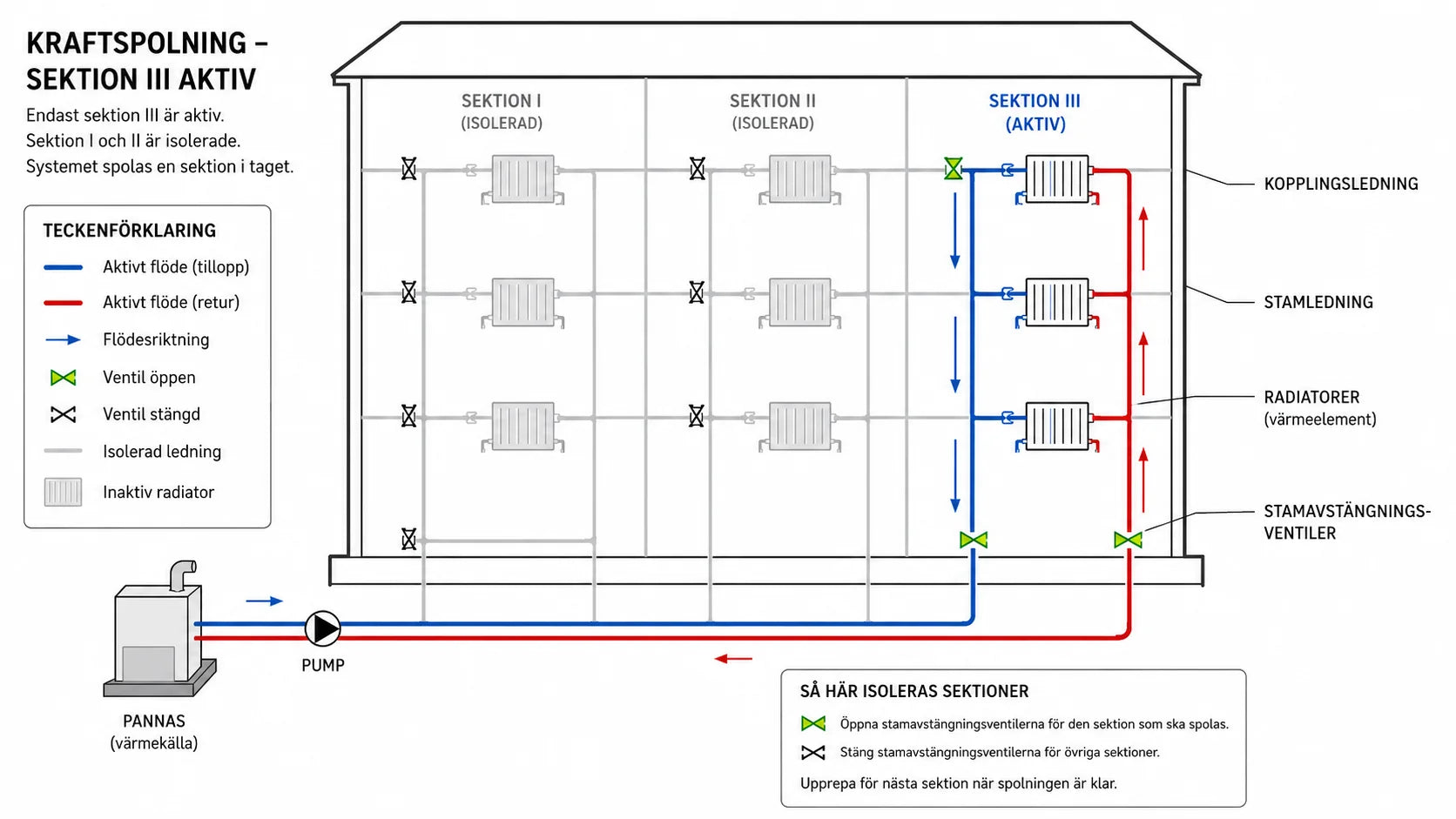

Bilderna nedan visar principen för hur samma system kan behandlas i turordning. Endast en sektion är öppen åt gången, medan övriga sektioner hålls stängda med stamavstängningsventiler. Först hålls sektion I öppen, därefter växlas arbetet vidare till sektion II och slutligen sektion III.
Praktiskt exempel
Exempel: 7-våningshus uppdelat i spolpaket

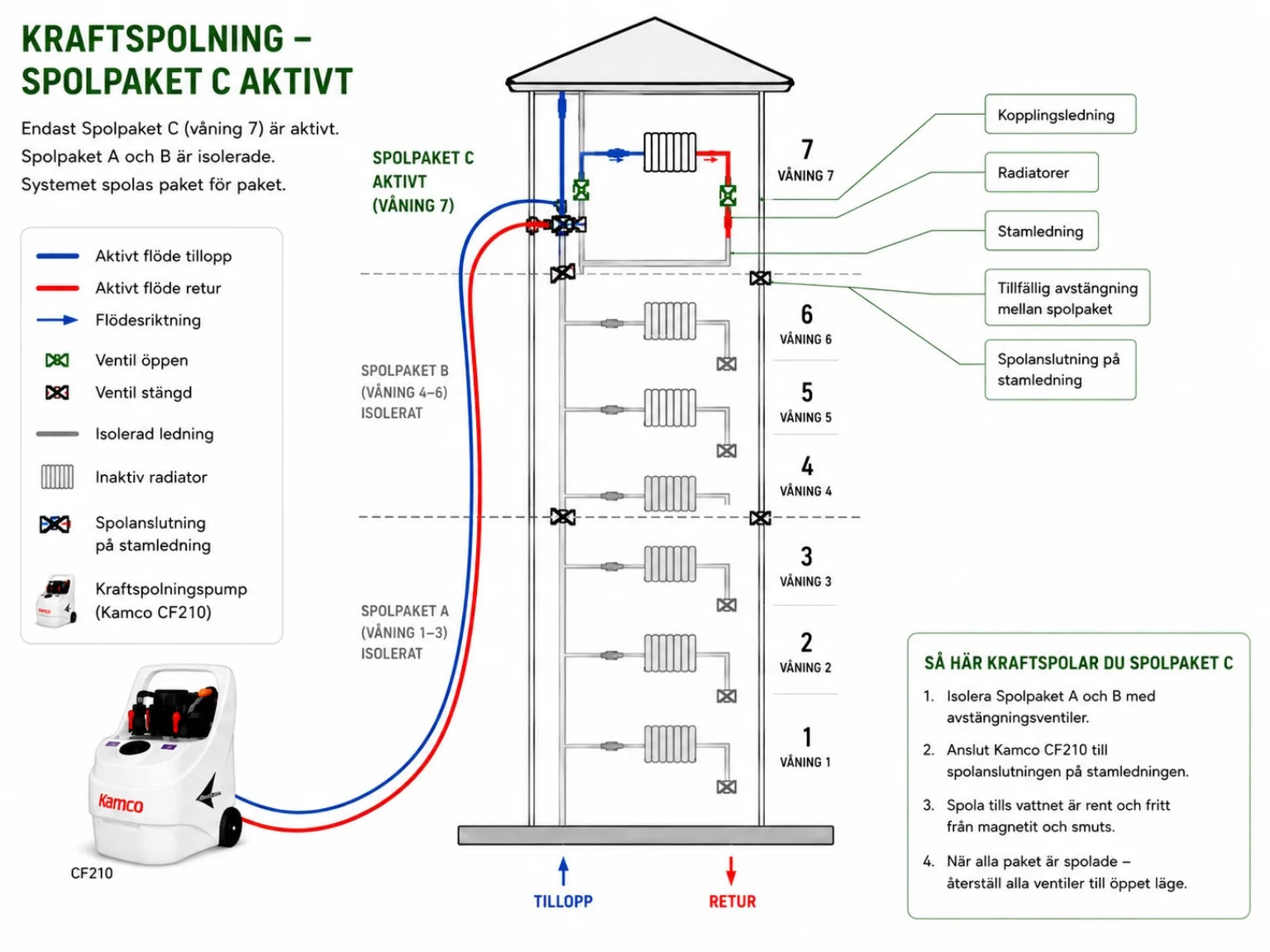

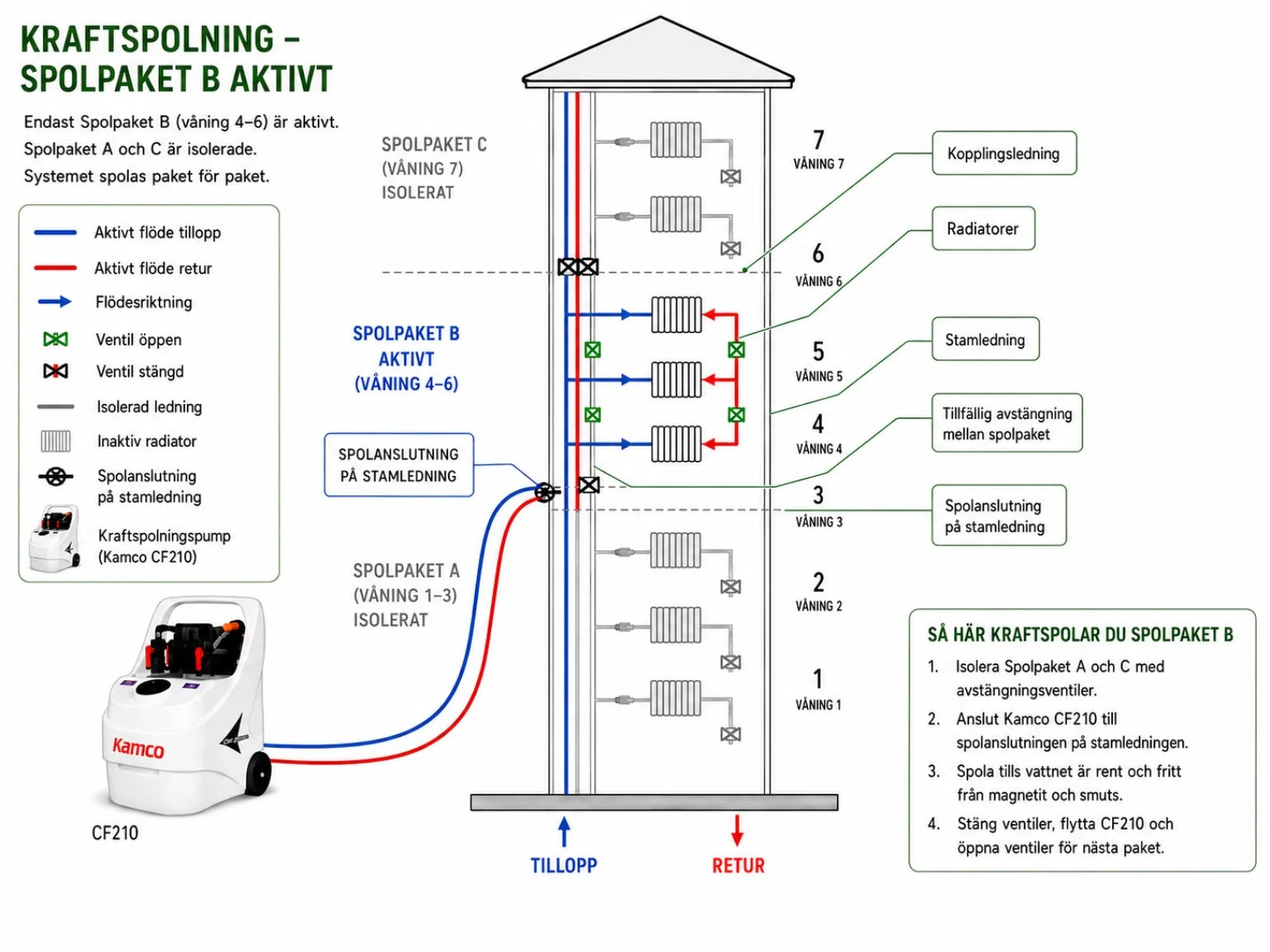

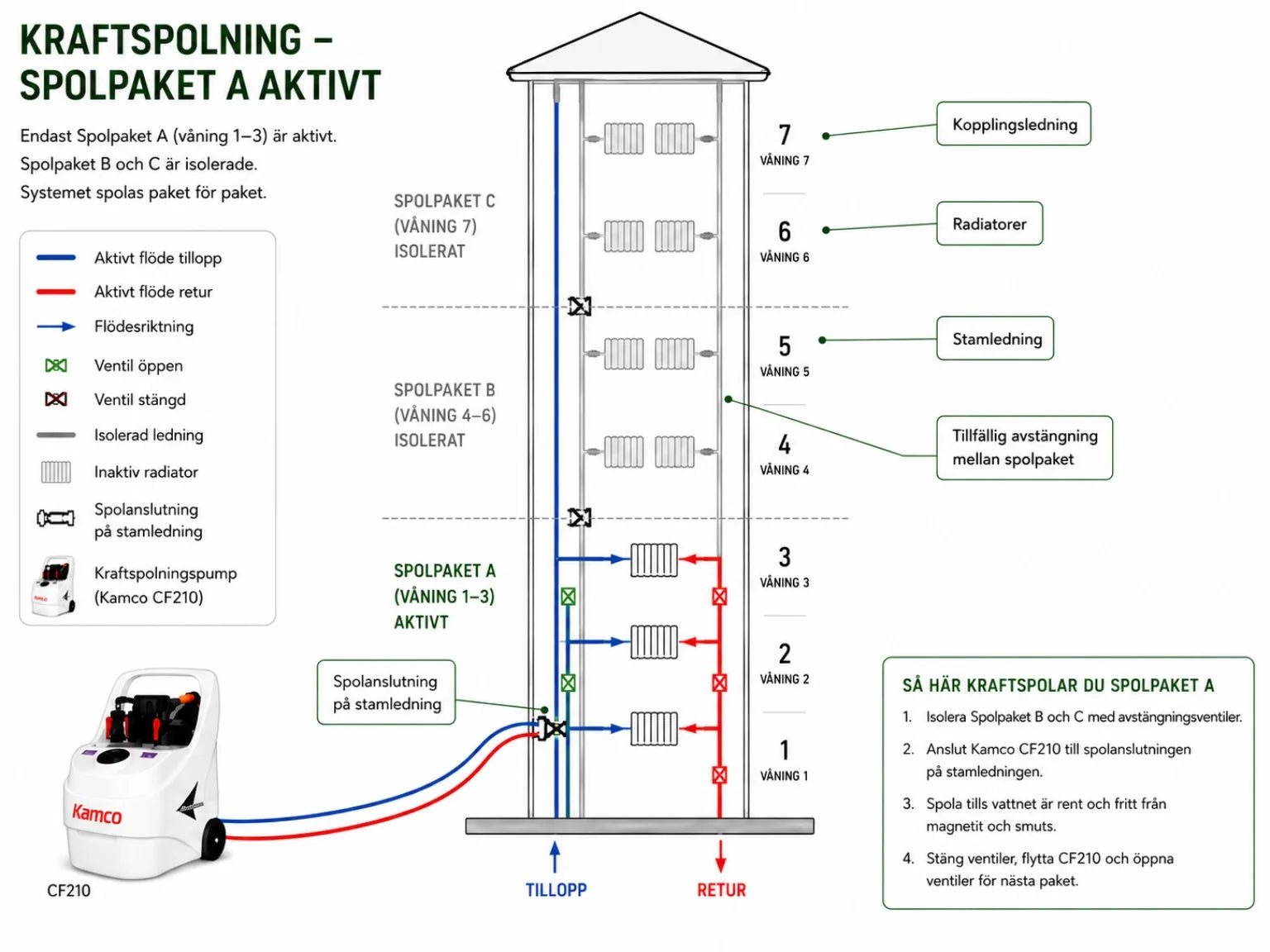

I högre flerbostadshus kan det vara mer praktiskt att dela upp en stam i mindre spolpaket i stället för att försöka spola hela stammen som en öppen krets. I exemplet nedan delas ett 7-våningshus upp i tre delar: Spolpaket A för våning 1–3, Spolpaket B för våning 4–6 och Spolpaket C för våning 7.
För att metoden ska fungera behövs avstängningsmöjlighet mellan paketen. Det kan vara befintliga stamavstängningsventiler eller tillfälliga avstängningar som gör att endast den del som ska spolas är öppen. Därefter väljs anslutningspunkt utifrån vad som är tekniskt rimligt i just den fastigheten.
Viktigt i exemplet
Ventilerna är det som separerar våningarna i spolpaket. Spolanslutningen skapar alltså inte avgränsningen själv, utan används först när rätt del redan är isolerad. Därefter väljs anslutningspunkt utifrån projektet: helst via spolanslutning på stamledning, men vid behov via radiator eller kopplingsledning om det ger bättre åtkomst och tillräckligt flöde.
Anslutning
Var ska pumpen anslutas när systemet är sektionerat?
Det finns inte en enda anslutningspunkt som alltid är rätt. Två saker måste hållas isär: först separeras den del som ska spolas med ventiler eller tillfälliga avstängningar. Därefter kopplas pumpens tillopp och retur så att flödet går genom just den aktiva delen.
I många större fastigheter ger stamledningen bäst kontroll eftersom anslutningen kan placeras nära den del som ska behandlas, på rätt sida av avstängningen. Det är särskilt relevant när en stam delas upp i spolpaket över flera våningar.
Om stamanslutning saknas, är svåråtkomlig eller inte är rimlig i projektet kan anslutning via radiator eller kopplingsledning ibland användas. Då måste rördimension, ventiltyp, lokalt motstånd och möjlig flödesväg bedömas noggrannare.
Kontrollpunkt före start
Ventilerna eller avstängningarna ska först skapa ett tydligt spolpaket. Därefter ska anslutningen ligga på den aktiva sidan av avstängningen. Om pumpen kopplas före ventilerna som separerar paketen kan flödet ledas fel, gå förbi den aktiva delen eller ge ett svagare spolresultat.
Viktigt att tänka på i större system
Alla större värmesystem ser olika ut. Ventilplacering, rördragning, systemvolym, tillgänglighet och systemets skick påverkar hur arbetet bör utföras. Sektionerad kraftspolning ska därför alltid anpassas till den faktiska anläggningen.
- Alla stamavstängningsventiler tätar inte alltid perfekt.
- Vissa sektioner eller spolpaket kan behöva separat bedömning.
- Avstängningar mellan spolpaket är en förutsättning; anslutningspunkten ersätter inte ventilerna.
- Fel anslutningspunkt kan ge svagare spolresultat eller leda flödet förbi den del som ska behandlas.
- I högre byggnader kan det vara bättre att flytta anslutningspunkt och utrustning närmare den aktiva delen.
- Känsliga komponenter, shuntgrupper, ventiler och mätare kan behöva skyddas eller kopplas förbi.
- Luftning, återfyllning och tryckkontroll måste planeras innan arbetet startar.
- Dokumentation är särskilt viktig när flera stammar, sektioner eller spolpaket behandlas.
Obs: Exemplet med 7 våningar visar principen för sektionerad spolning. Det innebär inte att hela byggnaden ska behandlas som en enda öppen krets. Arbetet måste alltid anpassas efter faktisk rördragning, tillgängliga ventiler, systemvolym, tryckförhållanden och utrustningens praktiska flöde.
